因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來測量 ，二次側不可開路。
互感器變比怎么算？

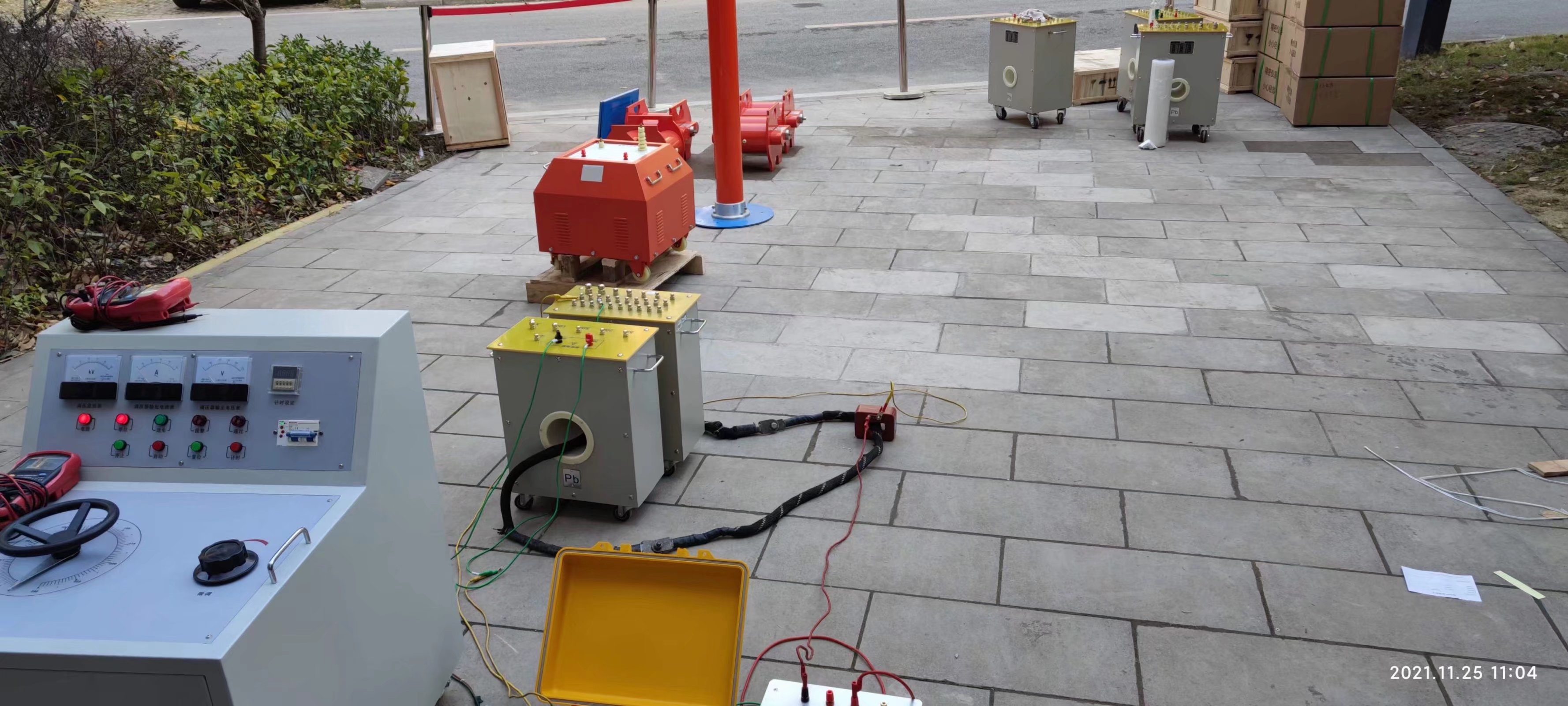

電流法測量電流互感器的變比是一種傳統的試驗方法，現在各發電廠，變電站等基本上都采用該方法，由電流表A1可以測得標準電流互感器的二次電流i1，根據標準電流互感器的變比可以計算出被測電流互感器的一次側電流；表A2測得的是它的二次側電流i2，由I1和i2即可計算出被測電流互感器的變比。
電流互感器的倍率與互感器的變比有關，在互感器銘牌上有標識。
例如：一次額定電流為100A，二次額定電流為5A，那么該互感器的倍率為100/5=20
一次額定電流為200A，二次額定電流為5A，那么該互感器的倍率為200/5=40
所謂倍率就是變比，例如：30/5電流互感器，現在穿心5匝，電費單倍率是6。
一次匝數：1，電流比：100/5＝20倍
一次匝數：2，電流比：50/5＝10倍
一次匝數：4，電流比：25/5＝5倍
一次匝數：5，電流比：20/5＝4倍
一次匝數：10，電流比：10/5＝2倍。
電流互感器的變比多少種？
電流互感器常見變比如下：
一共25種：
二次側：5A，1A
一次側：（A）：15，20，25，30，40，50，60，75，100，150，200，250，300，400，500，600，750，800，1000，1200，1500，2000，2500等
直流屏免維護電池組常見容量：12，24，38，40，60，65，80，100，180，300，500A·h等。
電流互感器上的變比和電度表上的比例什么區別？
1、使用區別
電流互感器的變比與電流表的變比不一致，將導致電流表顯示值不能直接用，必須進行比例換算；
比5的互感器如果用在比1的表上，由于CT二次電流一般會超過1A，從而使得?比1的表超出量程，而損壞電流表；
2、精度區別
比1的互感器如果用在比5的表上，由于CT二次的電流不到1A，將使得比5的電流表測量精度大大降低；
800/5的電流表壞了，沒現成的，可以用300/5的電流表臨時代用。但測量的結果必須進行比例換算。
3、繼電保護要求區別
斷路器出線處的短路容量，在最大及最小運行方式下保持不變；
電流互感器為兩相不完全星型接線；
過負荷及速斷保護采用GL-11型過電流繼電器；
操作電源為直流220V，斷路器分閘形式為分勵脫扣。
擴展：
電流互感器上的變比和電度表上的比例有什么區別詳細講解：
變比應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格。
電度表上的比例側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。
一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。
如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
溫馨提示：
電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載電流互感器按被測電流大小，選擇合適的變比，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故；
二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈。
電流互感器變比
電流互感器變比就是說一次側電流與二次側電流的比例，比如500/5、250/5、100/5、75/5、50/5、25/5等，比如500/5就是說當一次電流達到500A的時候，二次側感應的電流為5A，這兩種的比值就是變比。
電流互感器的二次側都是5A。電流互感器的變比就是一次側電流除以二次側電流。因為有了電流互感器，所以我們的電流表都可以做成是5A的了。電流繼電器也可以做成5A的了。電流互感器就是把大電流變成小電流。使計量、保護、信號、控制等二次元件能做到規格統一。
拓展：
電流互感器是依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的儀器。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中。
變比是在針對不同負荷大小情況下設計的。一次電流大時，變比就大，反之就小。但必須合適，比如一次電流最大值長時間超過300A，而你選的250/5的電流互感器就會因為過載而燒毀，但一次側電流較小，你選用較大的電流互感器，計量就會不準確。
