1.產品簡介
寬頻帶電流傳感器具有準確度高、頻帶寬、靈敏度高且無需外接電源等優點，特別適用于沖擊大電流和脈沖電流的測量。該電流傳感器的主要性能指標通過權威部門檢測，達到國際同類產品先進水平；且性價比高，使用方便。可接受小批量定制。
Keyword：寬頻帶；電流測量；無源；穿心；原副方隔離；

2.應用領域
?電力系統暫態及諧波電流測量；
?雷擊電流測試；
?羅氏線圈脈沖電流傳感器的標定；
?電容器充放電電流測試；
?脈沖帶電粒子束電流；等離子體電流；
?EMI電流；?
?高電壓產生的脈沖電流，如微波或X射線調制器、粒子加速器等場所；
? 其它0.1Hz-20MHz瞬態或脈沖電流測試；
?因接地回路噪聲、高壓隔離等因素限制，不適合分流器的場合。
?沖擊、脈沖、雷電、電容放電 都可以測量

3.主要技術指標
A01 A50 A100
最大峰值電流/kA 1 50 100
靈敏度/V/kA  (±1%) 50 5 2
頻率范圍 0.1Hz-20MHz 0.5Hz-2MHz 1.0Hz-1MHz
上升時間/ns 20 200 250
最大有效值電流/A 50 200 1400
電流時間積/A·S 0.25 2.5 60
傳感器內徑/mm 10 50 80

原理的不確定度小于1%；PEM的開口線圈，最好2%。寬頻電流傳感器的一個用途就是校準羅氏線圈電流傳感器

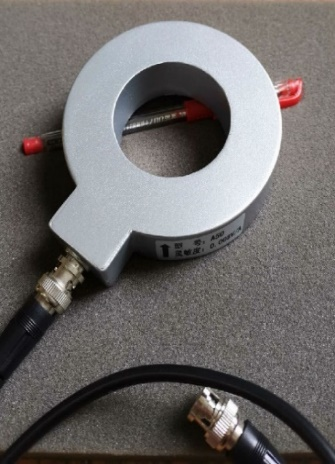

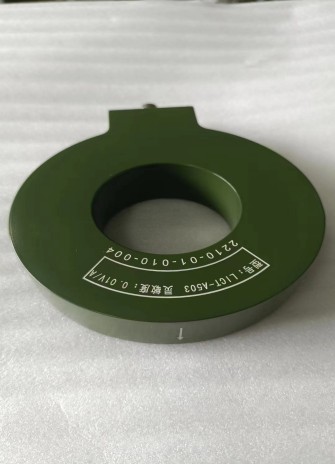

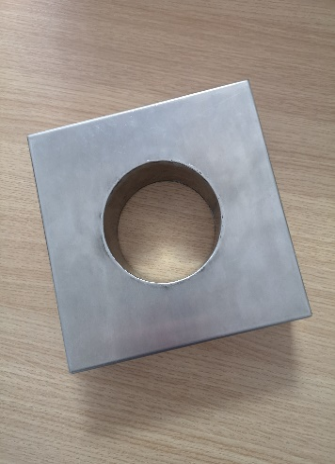

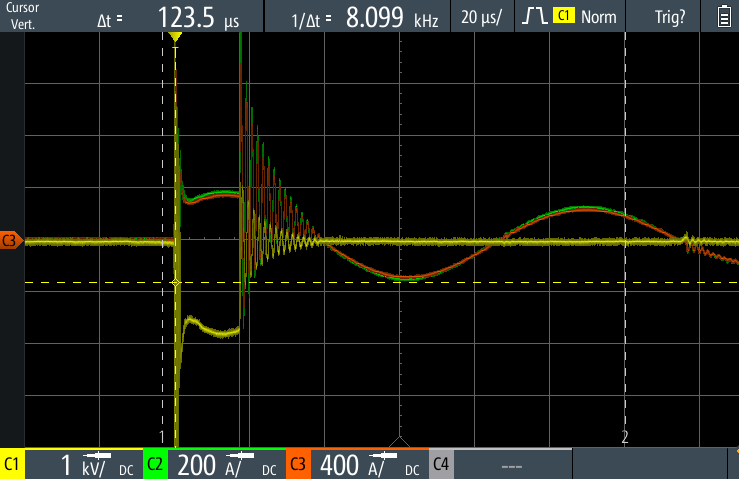

4.實物及實測波形圖
