1、互感器的作用
互感器是一種利用電磁感應原理，進行電流、電壓變換的特殊變壓器。互感器將一次回路中的電量信息按一定的比例關系傳遞到二次回路，提供給測量儀表和繼電保護裝置等二次設備，對系統進行監視、測量和保護。由于互感器的一、二次繞組之間有足夠的絕緣強度，能使二次設備和工作人員與一次高壓之間進行電氣隔離，而且互感器的二次側有一點接地，保證了設備和人身的安全。
2、互感器分類
互感器分為電壓互感器和電流互感器兩種。
1）電壓互感器
將高電壓變換成低電壓，二次繞組的額定電壓為100V，與測量儀表和繼電保護裝置中的電壓線圈并聯。
2）電流互感器
將大電流變換成小電流，二次繞組的額定電流為5A或1A，與測量儀表和繼電保護裝置中的電流線圈串聯。
二、互感器檢修項目
1、固體絕緣互感器小修
1）外部檢查及清掃；
2）檢查緊固一次和二次引線連接件；
3）檢查鐵芯及其夾件；
4）檢查互感器底座、電壓互感器N（X）端接地點；
5）預防性試驗。
2、油浸式互感器檢修項目
1）小修項目
（1）外部檢查及清掃；
（2）檢查油位，維修膨脹器、儲油柜、呼吸器；
（3）檢查緊固一次和二次引線連接件；
（4）滲漏油處理；
（5）檢查緊固電容式互感器末屏接地點，電壓互感器N（X）端接地點；
（6）互感器外殼、倒置式互感器二次繞組（包括二次引線）金屬屏蔽的接地檢查；
（7）預防性試驗；
（8）必要時進行油位調整或更換絕緣油、零部件的修理或更新；
（9）必要時補漆。
2）大修項目
（1）外部檢查及修前試驗；
（2）檢查、排放金屬膨脹器；
（3）二次引線柱瓷套管的分解檢修；
（4）吊起瓷套管或器身，檢查瓷套管或器身；
（5）更換全部密封膠墊；
（6）油箱清掃、除銹；
（7）壓力釋放裝置的檢修和試驗；
（8）絕緣油處理或更換；
（9）呼吸器檢修，更換干燥劑；
（10）必要時進行器身干燥處理；
（11）總裝配后真空注油，并進行密封試驗；
（12）電氣試驗。
3、SF6氣體絕緣互感器檢修項目
1）小修項目
（1）外部檢查及清掃；
（2）檢查氣體壓力表、閥門及密度繼電器；
（3）檢查緊固一次和二次引線連接件；
（4）檢查緊固電容式互感器末屏接地點，電壓互感器N（X）端接地點；
（5）互感器外殼、倒置式互感器二次繞組（包括二次引線）金屬屏蔽的接地檢查；
（6）預防性試驗；
（7）必要時補氣、更換；
（8）必要時補漆。
2）大修項目
（1）外部檢查及清掃；
（2）檢查緊固一次和二次引線連接件；
（3）回收并處理SF6氣體，補充SF6氣體；
（4）必要時更換二次端子板及其密封圈；
（5）更換吸附劑；
（6）必要時更換壓力表、閥門或密度繼電器；
（7）電氣試驗。
三、試驗
1、電流互感器極性試驗

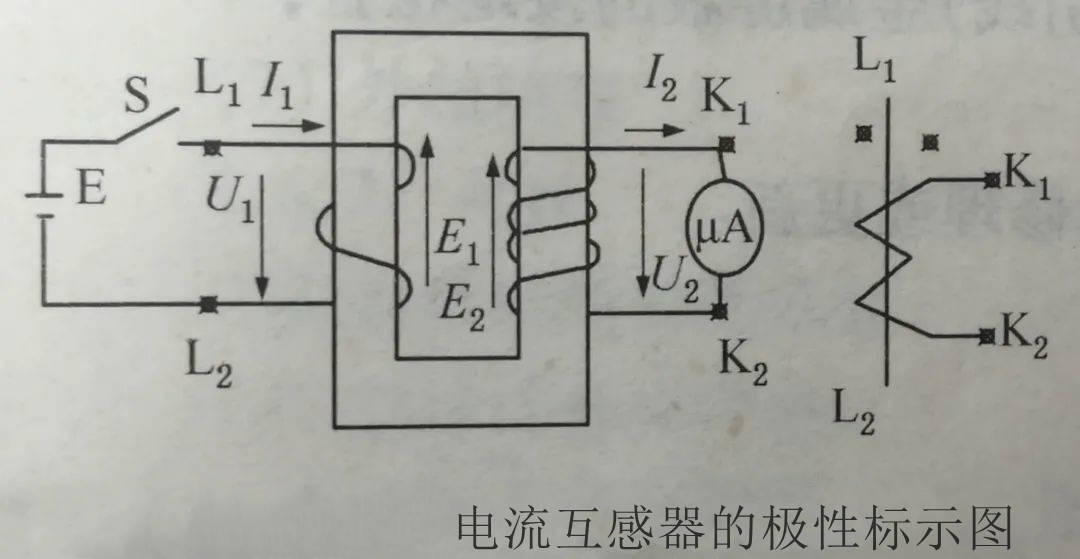

如上圖：將電池E的正極接一次線圈始端L1（“?”），負極接末端L2，若二次線有極性標志，則直流電流表的（+）端與二次線圈的始端K1（“?”）連接，（-）端與K2連接，若極性不明，可任意連接，當合上閘刀S瞬間，電流表指針向正方向偏轉，拉開瞬間電流表指針向負方向偏轉，則表明電流互感器為減極性，L1?、K1?為同極性標志正確。
2、電流互感器的伏安特性曲線測試

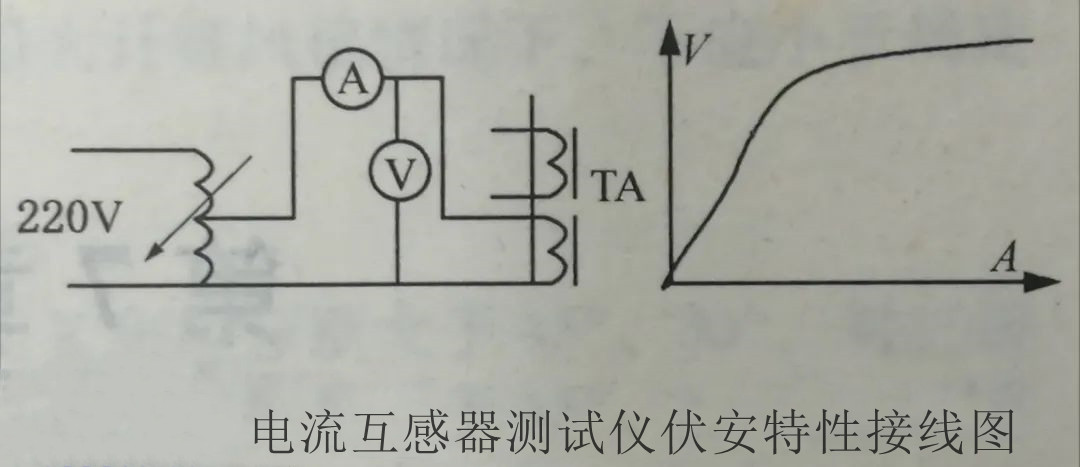

如上圖：為了減少試驗誤差，電壓表應靠近被試品端，并使用內阻較高的電壓表，每次試驗都使用同類型表計，在升壓過程中應逐點讀取對應的電流和電壓值，從最小升至最大值，中間不要下降，以免磁滯的影響而使曲線螺旋上升。
在試驗前應先進行強磁場退磁法退磁，即在被退磁鐵芯的次極線圈中通以工頻電流，由零增加到約1/2額定次級電流值，然后均勻地降回到零（時間不少于10s），并在未切斷電源之前將次極線端短接。重復這一過程2～3次 ，同時使每次所通入的電流按1/2、1/5、1/10額定次級電流遞減，電流互感器的初級線圈應開路，不退磁鐵芯的次極線圈均應接成短路。
