電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中。

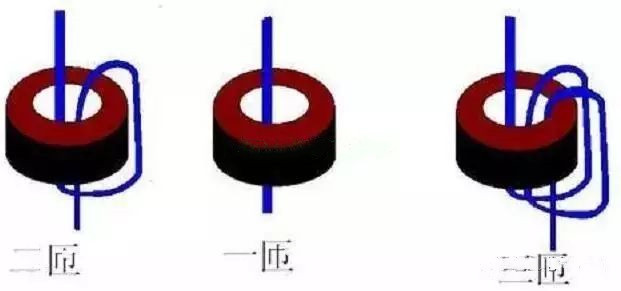

我們首先應根據負荷的大小確定互感器的倍率，然后將一次線按要求從互感器的中心穿繞，注意不能以繞在外圈的匝數為繞線匝數，應以穿入電流互感器內中的匝數為準。如最大變流比為150/5的電流互感器，其一次最高額定電流為150A,如需作為50/5的互感器來用，導線應穿繞150/50=3匝，即內圈穿繞3匝，此時外圈為僅有2匝(即不論內圈多少匝，只要你是從內往外穿，那么外圈的匝數總是比內圈少1匝的，當然如果導線是從外往內穿則反之)，此時若以外圈匝數計，外圈3匝則內圈實際穿芯匝數為4匝，變換的一次電流為150/4=37.5A，變成了37.5/5的電流互感器，倍率為7.5，而在抄表中工作人員是以50/5、倍率為10的電流互感器來計算電度的，其誤差為：(10-7.5)/7.5=0.33即多計電度33。

有的電流互感器在使用中銘牌丟失了，當用戶負荷變更須變換電流互感器變比時，首先應對互感器進行效驗，確定互感器的最高一次額定電流，然后根據需要進行變比與匝數的換算。如一個最高一次額定電流為150A的電流互感器要作50/5的互感器使用，換算公式為一次穿芯匝數=現有電流互感器的最高一次額定電流/需變換互感器的一次電流=150/5=3匝即變換為50/5的電流互感器，一次穿芯匝數為3匝。

可以以此推算出最高一次額定電流，如原電流互感器的變比為50/5，穿芯匝數為3匝，要將其變?yōu)?5/5的互感器使用時，我們先計算出最高一次額定電流：最高一次額定電流=原使用中的一次電流×原穿芯匝數=50×3=150A,變換為75/5后的穿芯匝數為150/75=2匝即原穿芯匝數為3匝的50/5的電流互感器變換為75/5的電流互感器用時，穿芯匝數應變?yōu)?匝。再如原穿芯匝數4匝的50/5的電流互感器，需變?yōu)?5/5的電流互感器使用，我們先求出最高一次額定電流為50×4=200A，變換使用后的穿芯匝數應為200/75≈2.66匝，在實際穿芯時繞線匝數只能為整數，要么穿2匝，要么穿3匝。

當我們穿2匝時，其一次電流已變?yōu)?00/2=100A了，形成了100/5的互感器，這就產生了誤差，誤差為(原變比—現變比)/現變比=(15—20)/20=--0.25即—25，也就是說我們?nèi)暨€是按75/5的變比來計算電度的話，將少計了25的電量。

而當我們穿3匝時，又必將多計了用戶的電量。因為其一次電流變?yōu)?00/3=66.66A，形成了66.6/5的互感器，誤差為(15—13.33)/13.33=0.125即按75/5的變比計算電度時多計了12.5的電度。所以當我們不知道電流互感器的最高一次額定電流時，是不能隨意的進行變比更換的，否則是很有可能造成計量上的誤差的。
