我們知道，互感器分為電流互感器和電壓互感器，在生產中為了使儀表具有標準化，降低儀表的生產成本，我們國家規定，對于電壓互感器它的二次側的額定電壓都統一規定為100V；對于電流互感器二次側的額定電流統一規定為5A，那么對于600A的大電流，我們只有按照電流互感器一次側的電流大小來選定電流互感器了。

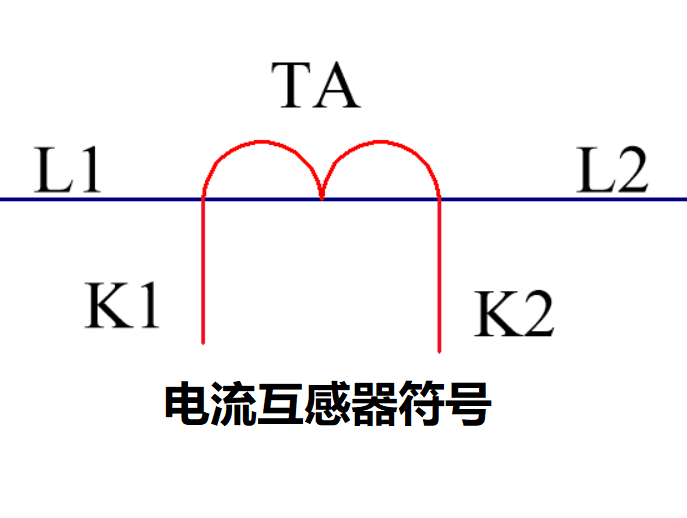

我們知道，電流互感器其實就是一個降流變壓器，它能把一次側的大電流變換為二次側的小電流。這時候就有一個額定變流比的問題，它是一次側的額定電流I1與二次側的額定電流I2的比值，我們用K表示，K=I1/I2。這個額定的變流比會標在電流互感器的銘牌上，我們在測量時可以根據一電流表的指示值I2，可以計算出一次側被測電流I1的實際電流值，I1=KXI2。

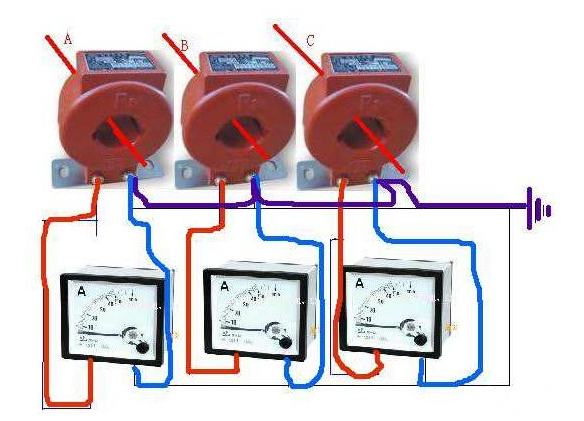

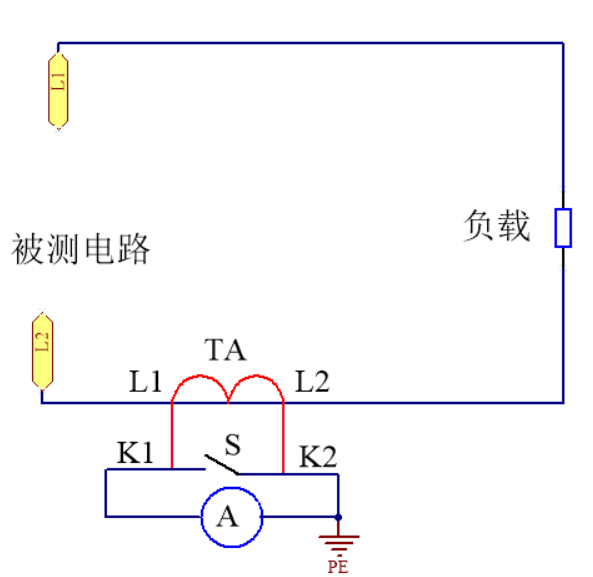

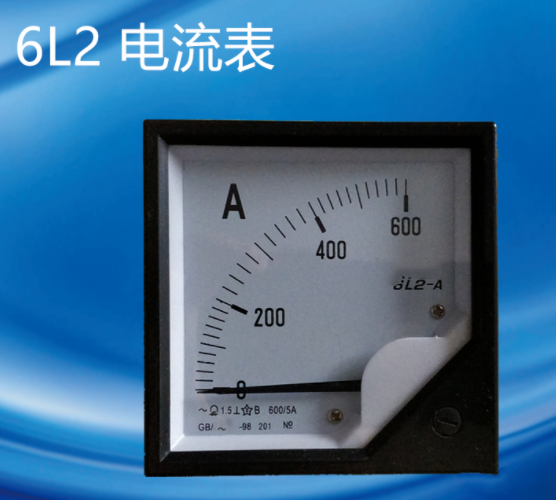

一般來說，電流互感器要與交流電流表配合使用，電流表的刻度可以按照一次側電流進行刻度，https://www.dg62.com/比如我們按照國家標準二次側為5A的話，應與K=600/5=12的電流互感器配合使用的電流表，其刻度尺可以按照600A進行刻度。我們知道由于負載的電流值是600A，它是一次電流、我們國家規定低壓的二次測電流為5安。為了安全起見我認為選用750/5的電流互感器最好，當然也可以選用800/5A 的，

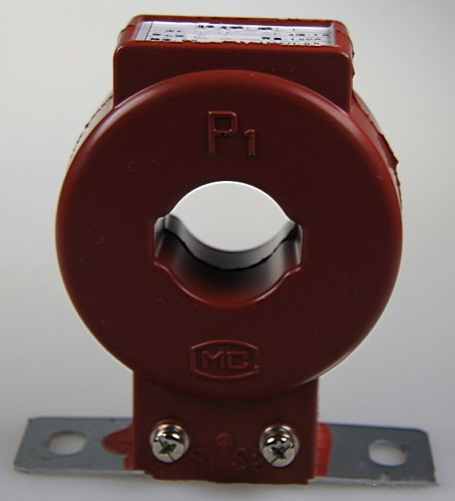

在選用大量程交流電流表時，我們要看清楚表盤上所標明變流比K，它要與我們要配套的電流互感器的變流比一致才行。電流互感器也要符合要求，因為電流互感器的型號也有好幾種，比如常見的有LDZJ1-10型、LQG-0.5型、LAZBJ-10型和LMZ1-0.5系列電流互感器等，在一般電氣工程中，我們常用LMZ1-0.5穿芯式系列的電流互感器，如下圖所示。
