在三相四線、三相五線供電中；
相線與零線之間的電壓為相電壓。
相線與相線之間電壓為線電壓。

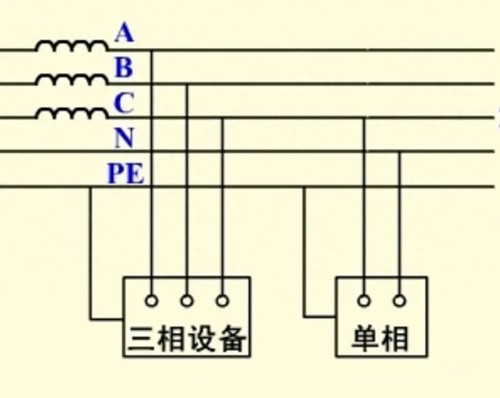

三相五線供電

三相四線A、B、C、N。
A相與B相之間，A相與C相之間，B相與C相之間電壓為線電壓。
A相與N之間，B相與N之間，C相與N之間的電壓為相電壓。

相電流與線電流，通常表示在三相電機電路中。在三相電機電路中相電壓與三相四線中相電壓有一定的區別。


電源每相火線經過的電流稱為線電流。
電機每副繞組經過的電流稱為相電流。
電源三相火線之間的電壓稱為線電壓。
電機每副繞組上的電壓稱為相電壓。

三相電機線圈繞組一般有星型接法與三角形接法。

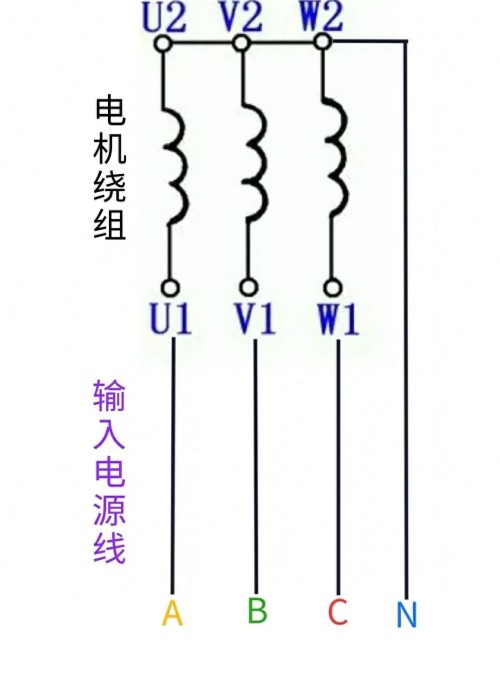

星型接法電機


電機繞組U1、U2兩端的電壓為相電壓，電壓為220V，經過U1、U2的電流為相電流。另外兩幅繞組也是同樣的原理。

輸入電源A相與B相與C相之間的電壓為線電壓，電壓為380V。經過A相線的電流為線電流。B、C相的電流同為線電流。

A相線與U1、U2繞組為一條直線，A相線上的電流等于U1、U2繞組上的電流。

星型接法的電機，線電壓=√3相電壓，線電流=相電流。電機繞組為三相平衡負載，零線的電流為零，零線可以取消。

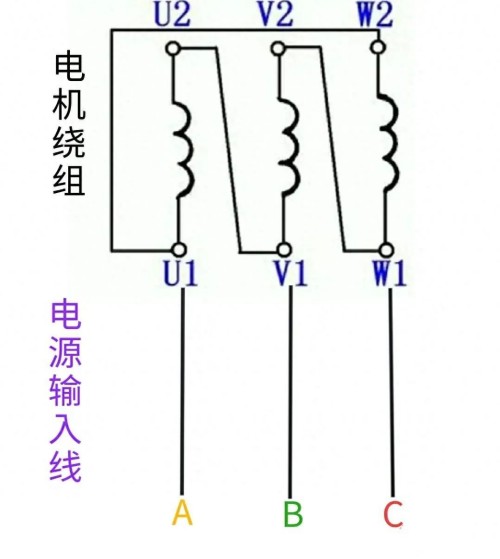

三角形接法電機

電機繞組U1、U2兩端的電壓為相電壓，電壓為380V。經過U1、U2的電流為相電流。另外兩幅繞組也是同樣的原理。

輸入電源A相與B相與C相之間的電壓為線電壓，電壓為380V。經過A相線的電流為線電流。B、C相的電流同為線電流。

A相線上的電流不僅只流向U1、U2繞組，同時還流向W2、W1繞組。所以A相的線電流大于U1、U2繞組上相電流。

三角形接法的電機，線電壓=相電壓，線電流=√3相電流。

電機功率計算公式：

P=√3×U×I×cosφ×η

U、I都表示為線電壓、線電流。
