一、控制回路的基本要求

1. 能進行手動跳、合閘和由繼電保護與自動裝置實現自動跳、合閘，并在跳、合閘動作完成后，自動切斷跳合閘脈沖電流（因為跳、合閘線圈是按短時間帶電設計的）。

2.  能夠反應斷路器的分、合閘位置狀態。

3.  能監視下次操作時分、合閘回路的完整性。

4.  具有防止斷路器多次重復動作的防跳回路。

5.  有完善的跳、合閘閉鎖回路。

二、典型的控制回路

1.  基本的跳、合閘回路

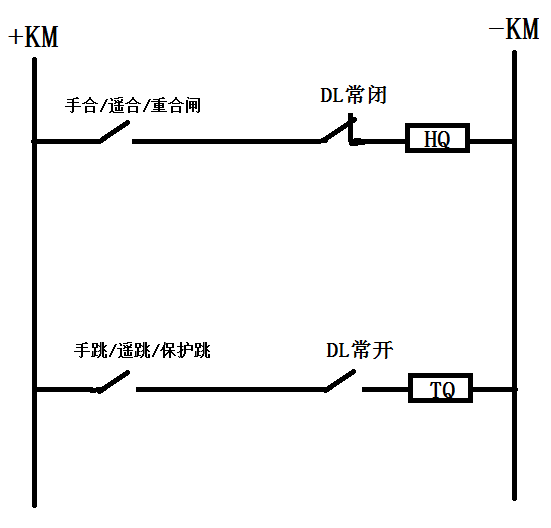

上圖為簡化后的跳、合閘原理圖，+KM和-KM代表正、負電源，DL為斷路器輔助觸點，HQ、TQ分別為合、跳閘線圈。

注意：手合/遙合/重合閘動作接點并不是同一個合閘出口接點，手跳/遙跳/保護跳也不是同一個跳閘出口接點，此處簡化是為了方便理解。

假定斷路器在合閘狀態，斷路器輔助接點DL常開接點閉合。當保護裝置發跳閘命令，跳閘出口接點閉合，通過正電源→ 跳閘出口接點→DL→TQ→負電源構成回路，跳閘線圈TQ得電，斷路器跳閘。斷路器完成跳閘動作后，DL常開接點斷開跳閘回路，DL常閉接點閉合，為下次合閘做準備。斷路器合閘過程同理，此處不再贅述。

利用DL常開接點斷開跳閘電流，一是為了防止跳閘出口接點粘連造成跳閘線圈TQ燒壞（因為TQ的熱容量是按短時通電來設計的）；二是因為如果由跳閘出口接點來斷開跳閘電流，由于接點的斷弧容量不夠，容易造成接點燒壞，這就為下一次保護跳閘（或合閘）埋下了隱患且不易被發現。


2.  監視回路

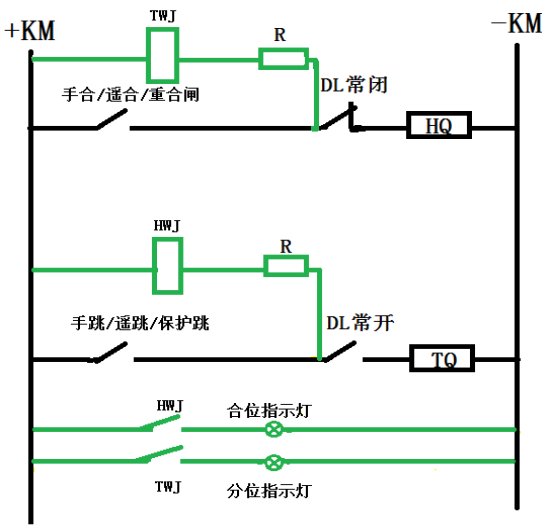

以上的回路是不能滿足實際需要的，前面提到的控制回路的基本要求，控制回路應該能夠反映斷路器的位置狀態以及跳合閘回路的完整性。所以我們在回路中增加了TWJ、HWJ來監視跳閘回路、合閘回路的完整性。圖中用綠色表示。HWJ和TWJ分別為合、分閘監視繼電器。

當開關在分位時，DL常閉觸點閉合，TWJ繼電器所在回路導通,TWJ動作，在本圖下方的TWJ常開觸點閉合，分位指示燈點亮，反應斷路器在分閘位置，合閘回路完好。同理合位指示燈亮時，指示斷路器在合閘位置，跳閘回路完好。

此時有一個問題需要思考？在分閘監視回路導通時，有電流流過合閘線圈HQ，會不會引起斷路器合閘誤動作？

答案是不會的，因為在分閘監視回路中串入了限流電阻R，回路中流經的電流會很小，低于合閘線圈HQ的啟動電流值，因此并不會合閘。


3.   跳、合閘保持回路

在分、合閘操作時，發出的遙合/分指令一般為幾百毫秒的高電平脈沖，為防止該脈沖在分、合閘操作結束前失效，保證分、合閘動作完全，需要加入保持回路。直觀上講就是為了防止跳、合閘出口接點先于DL輔助接點斷開，導致分、合閘動作未完成，因此增加了跳、合閘自保持回路。詳見圖中藍色部分。其中HBJ和TBJ分別代表合、跳閘保持繼電器，S1代表儲能彈簧的行程節點。

當合閘操作時，HBJ繼電器導通，HBJ常開觸點閉合，這時無論合閘出口接點是否斷開，合閘回路都會通過HBJ觸點導通，完成合閘操作，此時無論合閘出口接點是否先于DL輔助接點斷開，都不會影響斷路器合閘。分閘同理。

但是增設HBJ繼電器有一個弊端，發出合閘命令HBJ動作后，此時合閘回路的通斷完全由輔助接點DL決定，如果彈簧未儲能，斷路器無法正常合閘，DL常閉觸點就一直閉合，合閘電流一直存在，易燒毀HQ，所以要串入儲能彈簧的行程節點S1。

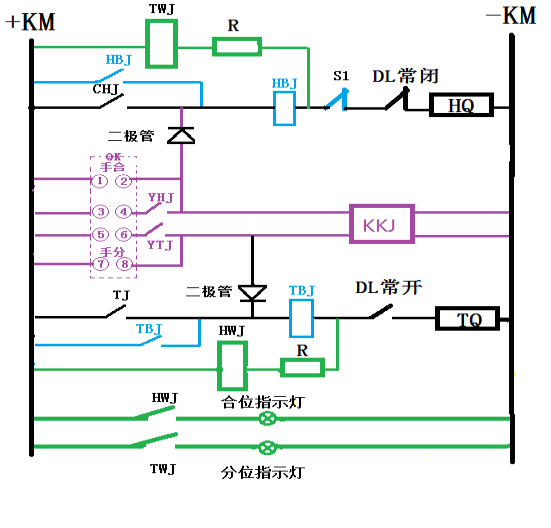

4.  合后繼電器（KKJ）

斷路器分、合閘操作一般有就地手動、遠方遙控以及保護裝置自動控制三種方式，控制回路應該具有區分保護裝置動作和人為操作斷路器的功能，所以還應加入合后繼電器（KKJ），詳見圖中紫色部分。

前面我們介紹過手合/遙合/重合閘并不是一個接點，結合圖中的紫色部分我們可知：

CHJ為重合閘接點，TJ為保護跳閘接點，YHJ為遙控合閘接點

YTJ為遙控分閘接點，HHJ為合后繼電器，QK為開關操作把手

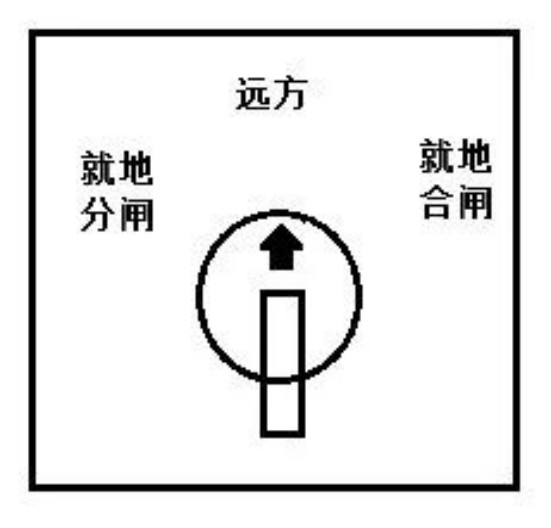

簡單介紹一下QK開關把手

當把手位置在遠方時，③④、⑤⑥接點導通，可進行遙控操作。

當把手位置在就地合閘時，①②接點導通，完成就地合閘操作。

當把手位置在就地分閘時，⑦⑧接點導通，完成就地分閘操作。

圖中的KKJ繼電器為雙位繼電器，當手動（遙控）合閘時，KKJ繼電器動作，置“1”，并且始終保持直到分閘才返回；當手分/遙分觸點閉合時，KKJ繼電器返回，置"0"，并且始終保持直到合閘才返回。

由于存在二極管（單向導通），CHJ和TJ是不會觸發KKJ繼電器的，KKJ的作用是用來判斷是正常的分合閘操作，還是故障時保護裝置的跳合閘動作。當正常的分合閘操作時，KKJ應變位，當保護動作跳合閘時，KKJ應不變位。KKJ的常開接點提供給“事故總”信號以及重合閘裝置使用。

5.  防跳回路

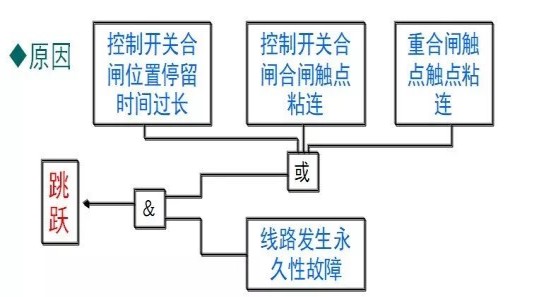

所謂防跳并不是防止“跳閘”而是防止“跳躍”。跳躍指的是由于某種原因，造成斷路器不斷重復跳-合-跳-合-跳的過程。導致跳躍的原因如下:

發生跳躍會導致導致故障電流多次沖擊，損壞斷路器甚至爆炸。防跳回路詳見圖中紅色部分，其中TBJV為防跳繼電器。

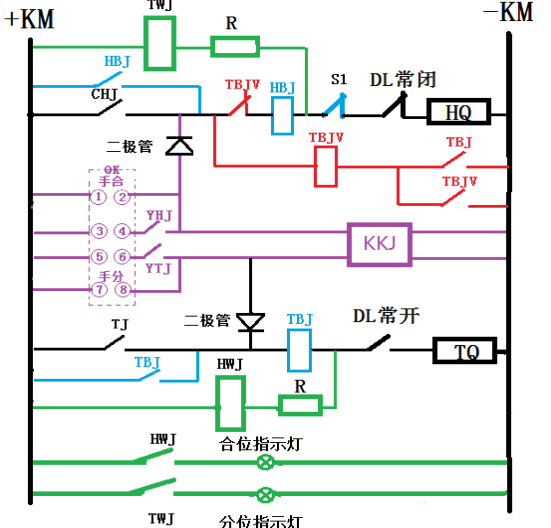

當保護裝置動作時，跳閘回路中有電流流過，防跳回路中的TBJ常開觸點閉合，此時如果發生合閘觸點黏連的情況，合閘命令一直發出，那么合閘觸點→TBJV→TBJ這條回路導通，防跳電壓繼電器TBJV將會電壓自保持，自保持中的TBJV觸點閉合，在HBJ旁的TBJV常閉觸點將斷開，切斷合閘回路，防止斷路器“跳躍”。

如果跳閘期間沒有分閘命令存在，則在斷路器完成分閘后，跳閘回路被DL常開接點斷開，TBJ電流線圈失電，此時由于合閘接點一直是斷開的，不能形成TBJV電壓自保持，復歸。TBJV重新閉合，合閘回路完好，不影響下次的跳合閘。

由以上動作過程，我們可以看出防跳的本質就是“防合”，將斷路器保持在“跳閘”狀態，防跳由跳閘回路防跳電流繼電器TBJ啟動，合閘回路防跳電壓繼電器TBJV保持實現。

下面來思考兩個問題？
（1）.防跳回路的存在會不會影響正常的合閘？

不會影響正常合閘的，因為在正常的分合閘過程中，分閘指令發出后TBJ啟動防跳回路，同時自保持跳閘回路，在跳閘完成后輔助接點DL會切斷跳閘回路，TBJ失電，退出防跳回路。此時并不會影響正常合閘。

（2）.會不會出現TBJ還未啟動防跳回路，輔助接點DL就已經斷開跳閘回路的情況？

如果TBJ動作不迅速，快速完成跳閘后，TBJ不能合上，確實無法啟動防跳回路，所以要求TBJ防跳繼電器的靈敏度必須要高，接于跳閘回路的TBJ電流線圈，要求其在分閘時造成的壓降要小，規程規定不能大于控制電源額定電壓的5%。TBJ電流線圈的額定動作電流不能大于分閘電流的50%，保證TBJ在跳閘過程中可靠動作。

6.  控制回路的閉鎖
為保證斷路器工作的安全，控制回路往往采取多種閉鎖措施，當條件不滿足時，禁止斷路器的操作。常見的閉鎖回路一般有三種：

（1）斷路器的操作系統異常時對分、合閘回路進行閉鎖。當液壓機構的液壓、空氣操動機構的空氣壓力過高或過低，彈簧操動機構彈簧未儲能，SF6斷路器的SF6壓力低等，這些都將串接在跳、合閘回路中的常閉接點斷開，不允許斷路器分合。

（2）存在不同電源需要并列的場合，斷路器控制回路要增加同期閉鎖回路。

（3）為了滿足防誤操作需要，在斷路器的操作回路中應增加防誤閉鎖回路，在不具備操作條件時將控制回路斷開。
