我們打開配電柜，可以看到里面有很多電流互感器，有些配電柜只有一個，有些甚至有五六個。其實它們都是從母線上感應出電流信號，只是測出來的電流作用不一樣而已。那它們都在配電柜中起什么作用呢？
一個電流互感器：
如果只有一個電流互感器，那這種情況一般用于從單根線路上取電流信號。比如用于擴大單相電表量程、測單相線路電流、測三相平衡線路電流、無功控制器電流取樣等。
擴大單相電表量程主要指一個電流互感器和單相互感器電表接線；

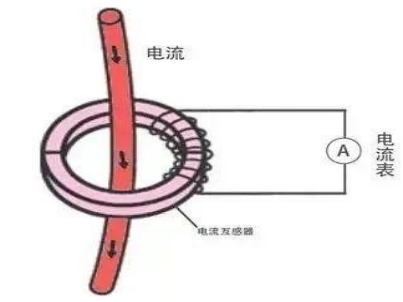

測單相線路電流是指利用一個電流互感器和電流表相連，然后測單相線路電流。
測三相平衡線路電流和測單相線路電流同理，因?yàn)槿嗥胶饩€路各相電流幾乎相等。
無功控制器和電流互感器相連的目的是，通過電流互感器從母線上獲取電流大小及相位信號。
二個電流互感器：

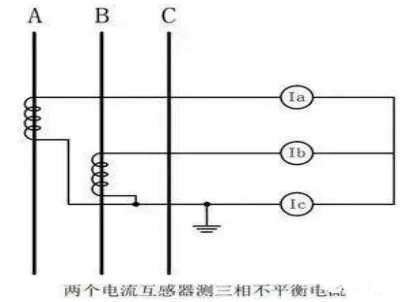

如果二個電流互感器都穿在同一相母線上，可以參考接一個電流互感器的作用。如果兩個電流互感器分別穿在兩相母線上，那么它的目的主要是測量三相平衡線路或三相不平衡線路中的三相電流。
當三相不平衡時，三相電流矢量和為零。當我們知道其中兩相的電流以后，那就可以推算出另外一相的電流。

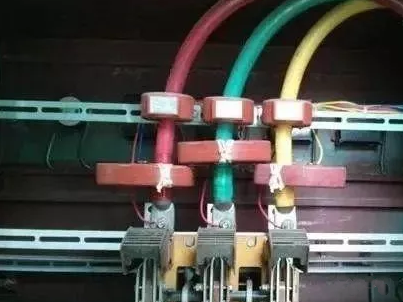

三個電流互感器：

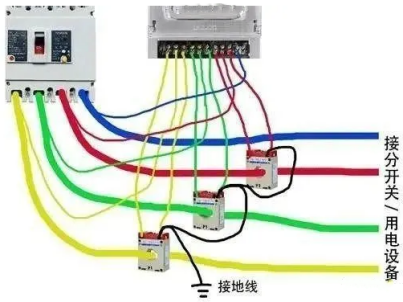

如果采用三臺電流互感器，一般主要用于測量三相平衡和不平衡電流；也可以用于和三相互感電表相連，計量用了多少電；還可以用于和熱繼電器相連，用于擴大熱繼電器的量程。
