輔助開關是斷路器、隔離開關等設備的一種附件，是與主觸頭協調動作的。在繼電保護和自動控制系統中是實現分閘、合閘、信號控制以及聯鎖功能的重要元件。設計工作中經常遇到輔助開關觸點不夠用的問題，不能滿足回路接線的需要,解決的最佳方法當然是更改輔助開關型號或增加輔助開關數量來增加輔助觸點，當實現起來有困難時，設計人員往往是用增加中間繼電器方法擴展輔助開關觸點數量，這種方法在一些不重要回路是可以的，在一些關鍵回路建議不要采用。

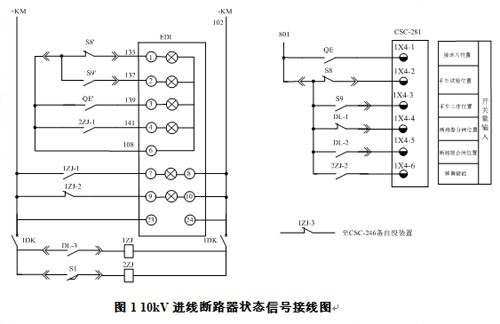

圖1中有2個擴展中間繼電器，1ZJ是擴展輔助開關觸點的，2ZJ是擴展S1儲能觸點的。因為1#、2#進線來自不同的電源，所以進線與母聯設置了合閘互鎖；為了保證供電，設置了CSC-246型母聯備自投裝置；為了在開關柜上直觀顯示斷路器狀態，設置了EDI裝置。所以，斷路器出廠配置的輔助開關觸點及儲能開關觸點不夠用了，設計人員便用中間繼電器擴展。實踐證明，2ZJ擴展S1儲能觸點是可行的，因為即使擴展回路有問題也不會影響大局，但是1ZJ擴展輔助開關觸點就發生了問題。

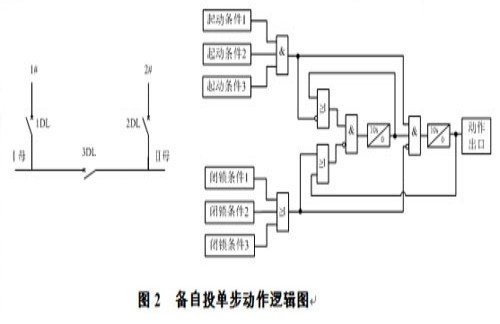

該變配電室10kV為單母線分段，正常運行方式為1DL、2DL運行、3DL斷開。投產后曾發生1#進線突然失電，母聯備自投沒有動作的故障。經過排查，發現圖1中的1DK內部接觸不良導致斷路器在合閘狀態1ZJ、2ZJ不能動作，其常閉觸點在閉合狀態。從圖中可知，其中一對觸點供備自投使用，判斷備自投沒有動作與此有關。備自投單步動作邏輯圖見圖2。

根據備自投裝置原理，當1#線路失電時動作邏輯：以Ⅰ母失壓、1#線路無流、Ⅱ母有壓作為啟動條件，1DL 分閘位置、3DL合閘位置作為閉鎖條件，以T1 延時跳開1DL；以1DL分閘位置、Ⅰ母失壓、Ⅱ母有壓作為啟動條件，3DL合閘位置作為閉鎖條件，以T3 延時合上3DL。
為防止備自投重復動作，在每個動作邏輯中設置一個“充電”計數器，充滿電后開放出口邏輯。
“充電”的條件為；
⑴不是所有啟動條件都滿足；
⑵無任何閉鎖條件。
“充滿電”的條件為：
以上兩條件同時滿足超過10 秒，即“充電”10 秒后，動作充滿電。
“放電”條件：
⑴任一個閉鎖條件滿足；
⑵備自投動作出口后。
“動作”條件：
⑴充電滿；
⑵啟動條件全部滿足；
⑶閉鎖條件全不滿足；
⑷延時 T 內a、b、c 條件均滿足
綜上所述，1DL 分閘位置是閉鎖條件之一，1DL在合閘位置時，1ZJ-3觸點一直在閉合狀態，備自投裝置會認為1DL在分閘位置，滿足這一閉鎖條件；“放電條件”中說任一閉鎖條件滿足即放電。由此可見1#進線失電后，備自投不能成功動作。
解決方法：要求開關柜生產廠家更改輔助開關型號，以增加輔助開關觸點，用真實的輔助開關觸點替換中間繼電器1ZJ-3觸點。
