反時限過流保護動作原理：

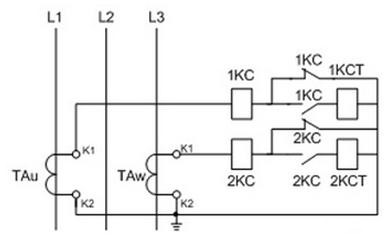

反時限過流保護接線原理圖

在正常情況下，lKC，2KC過流繼電器中流過經變換的負荷電流，由于該負荷電流小于繼電器的整定值，感應轉盤在負荷電流作用下勻速轉動，繼電器不動作，其常開、常閉接點不轉換，過電流脫扣器（KCT）中無電流，斷路器不跳閘。這時繼電保護起監視作用。

當變壓器低壓出線回路短路故障時，故障電流大于lKC、2KC繼電器整定值，感應過流元件也起動，經過規定的時間動作，接點轉換，其常開接點先閑合，接通了過電流脫扣器線圈，常閉接點后打開，去分流作用消失，使短路電流全部通過斷路器的過電流脫扣器，斷路器可靠掉閘。

當變壓器低壓母線短路故障時，1KC，2KC：繼電器感應過流元件起動(電磁元件不動作)，經過反時限延時，接點轉換，斷路器跳閘。

當變壓器高壓側發生短路故障時，短路電流大于電磁元件和感應元件整定值，兩元件均起動，由于電磁元件動作，接點轉換使斷路器跳閘。

反時限過流保護：反時限過電流保護的動作時間是一個變數，隨短路電流大小而變，短路電流大，動作時間快，短路電流小，動作時間慢，表現為反時限特性。就是說繼電保護的動作時間與短路電流大小有關，成反比例關系。

繼電保護的種類有：1)電流速斷保護；2)過電流保護；3)瓦斯保護；4)單相接地保護；5)溫度保護；6)過負荷保護。

哪些保護發出跳閘命令？發出跳閘命令的有：電流速斷保護；過電流保護；單相接地保護；重瓦斯保護。

哪些保護發出信號報警？發出信號的有；輕瓦斯保護；過負荷保護；溫度保護。

過流保護的整定原則？過電流保護的整定原則是：整定電流應躲過線路的最大負荷電流。

什么是線路的最大負荷電流？線路最大負荷電流即線路全部的負荷電流價最大設備的起動電流。

過流保護的保護范圍？過電流保護作為被保護線路和設備的主保護（速斷保護）的后備保護，能保護被保護設備的全部或線路的全長，還可作為相鄰下一級穿越性短路故障的后備保護。作為配電變壓器過流保護主要是保護變壓器的低壓側。

速斷保護的整定原則？電流速斷保護的整定原則是：

對被保護線路來說，整定的保護動作電流應（躲過）大于被保護線路末端的最大短路（三相金屬性短路）電流。

對被保護變壓器來說，整定的保護動作電流應（躲過）大于變壓器低壓側出口的最大短路（三相金屬性短路）電流。

速斷保護的保護范圍？電流速斷保護作為變壓器的主保護，以無時限動作，切除故障點，減少事故持續時間，防止事故擴大。為了實現保護的選擇性，速斷保護只能保護被保護設備的一部分，對變壓器來說電流速斷不能保護變壓器全部，只能保護變壓器一次側高壓設備（即保護開關安裝地點到高壓一次繞組）。對線路來說，只能保護全長的70% - 80% ，對線路末端30% - 20% 不能保護，成為“死區”。電流速斷保護對被保護元件有保護“死區”。“死區”用過流保護作為后備保護來解決。


定時限過流保護動作原理：

定時限過電流保護的動作時間是一個常數，是固定不變的。不管短路電流多大，只要大于電流繼電器的整定值，就以固定的超定時間來動作，表現為定時限特性。就是說繼電保護的動作時問與短路電流大小無關。


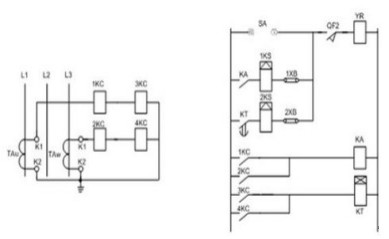

定時限過流保護接線原理圖

TA1、TA3 ：電流互感器   1KA、2KA ：電流繼電器  WBC ：控制小母線   FU1、FU2 ：控制回路熔斷器
SA ：分合閘操作開關      R ：信號燈串聯電阻      HL-G ：綠色信號燈      HL-R ：紅色信號燈
YA-N ：斷路器合閘線圈      YA-F ：斷路器跳閘線圈QF：斷路器輔助接點      1KS、2KS：信號繼電器
KM：中間繼電器     KT：時間繼電器     1XB、2XB：掉閘壓板
定時限過流保護動作原理：
定時限過流保護，其動作時限與故障電流之間的關系表現為定時限特性，即繼電器保護動作時限與系統短路電流的數值大小無關，只要系統故障電流轉換成保護裝置中的電流，達到或超過保護的整定電流值，繼電保護就以固有的整定時限動作，使斷路器掉閘，切除故障。當主電路出現過電流時，電流繼電器3KA或4KA線圈獲電，繼電器的常開觸點閉合，使時間繼電器KT開始計時，計時結束。KT的常開觸點（延時）閉合，并接通信號繼電器2KS及跳閘線圈YA-F，從而實現斷路器掉閘。速斷保護是由電流繼電器1KA或2KA控制中間繼電器KM動作的（動作無延時），當1KA或2KA常開觸點閉合，KM線圈獲電后，KT的常開觸點閉合，并接通信號繼電器1KS及跳閘線圈YA-F，從而實現斷路器掉閘。
電流回路中，1KC、2KC為速斷保護元件，有較大的整定電流。3KC、4KC為過電流保護元件，有較小的整定電流。串接于同一電流互感器回路。在正常情況下，繼電器均流過負荷電流，由于負荷電流小于速斷保護元件和過電流保護元件的整定值，繼電器不起動，保護不動作，斷路器不跳閘。當變壓器低壓出線發生短路故障時，3KC（4KC）起動，接通時間元件KT，開始汁算時間，過電流保護元件動作順序如下：3KC（4KC）→KT（線圈）→KT延時閉合接點→2KS→2XB→YR變壓器高壓側斷路器跳閘。當變壓器高壓側發生短路故障時，速斷保護元件1KC、2KC起動，速斷保護元件動作順序如下：1KC(2KC)→KA→1KS→lXB→YR斷路器跳閘，切除故障點。
